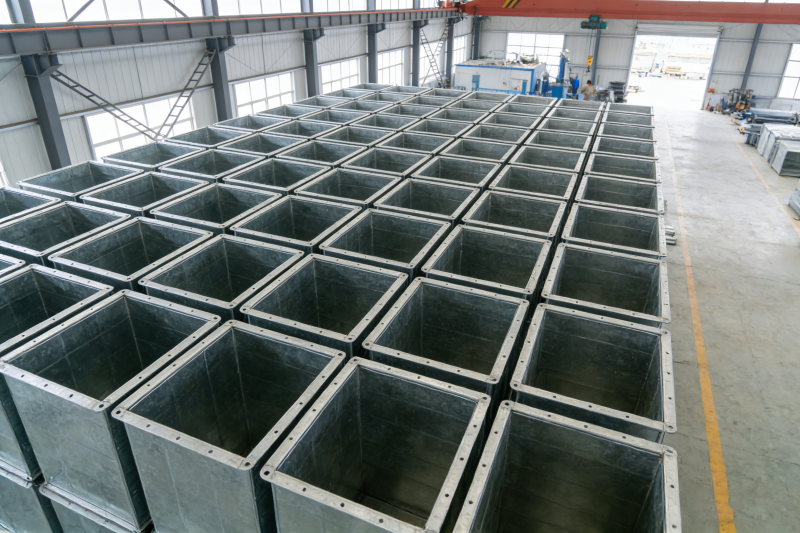

在現代通風與空調系統中，矩形風管因能高效利用建筑空間、便于布置和安裝，成為商業與工業建筑中最常見的風管形式之一。然而，要確保系統高效、穩定且節能運行，其設計必須科學嚴謹，從截面計算到阻力優化的每一步都至關重要。

一、截面計算：風管設計的基石

矩形風管設計的首要步驟是確定其截面尺寸，這直接關系到系統的送風能力、能耗和噪音水平。

1. 風量與風速的平衡

風管截面積的計算基于設計風量與風速的平衡關系。風速的選擇需要綜合考慮多方面因素。通常推薦的主風管風速在每秒6到12米之間，支風管風速為每秒4到8米，而出風口的風速則宜控制在每秒1.5到3米之間。

風速過高雖可減小管徑、節省材料，但會導致阻力顯著增加、能耗上升、氣流噪音放大，甚至可能引發風管振動問題。相反，風速過低則需要更大截面積，占用更多建筑空間，增加初期投資成本。因此，設計時需要根據系統具體用途（如舒適性空調、工業排風）、空間條件及噪音標準，選擇一個經濟合理的風速值。

2. 矩形風管的寬高比

確定截面積后，需要規劃具體的長邊（寬度）與短邊（高度）比例。常見的寬高比宜控制在10:1以內，最優范圍通常在4:1到1:4之間。

一個接近正方形的截面（如1:1）阻力最小、結構最穩定，但可能受限于狹窄的吊頂空間。因此，實際設計中常采用扁平形狀以適應建筑結構。特別需要注意的是，過大的寬高比（如超過10:1）會顯著增加摩擦阻力與局部阻力，并可能引起板面振動產生噪音。

二、阻力計算：系統動力的核心挑戰

空氣在風管內流動時，會因摩擦和方向改變而產生阻力，消耗風機能量?？傋枇τ裳爻套枇途植孔枇刹糠謽嫵?。

1. 沿程阻力（摩擦阻力）

沿程阻力指空氣與管壁持續摩擦產生的阻力，其大小與風管長度、內壁粗糙度、水力直徑以及風速直接相關。對于矩形風管，水力直徑的計算考慮了長邊和短邊的綜合影響。

研究表明，減小風速、降低管壁粗糙度、優化水力直徑是降低沿程阻力的關鍵措施。在實際工程中，選擇合適的材料并保持內壁光滑，可以有效減少沿程阻力損失。

2. 局部阻力

局部阻力是指氣流經過彎頭、三通、變徑管、閥門等部件時，因氣流分離、渦流形成和沖擊產生的阻力。不同部件的局部阻力系數差異很大。

例如，一個90°直角彎頭的局部阻力系數可能高達1.2以上，而帶有導流片的緩彎頭則可以降到0.2到0.3之間。同樣，對于變徑管，采用較小的擴張角（通常建議小于15度）可以大幅降低局部阻力。

三、核心優化策略：通往高效系統的路徑

矩形風管優化的終極目標，是在滿足風量需求的前提下，實現系統總阻力最小化、能耗最低化和噪音最優化。

1. 優化布局與路徑

遵循最短路徑原則，盡可能縮短總送風距離，減少直管段長度。在設計中應盡量減少彎頭數量，特別是避免連續的直角彎，必要時可以用兩個45度彎頭替代一個90度彎頭。同時，彎頭、三通等阻力部件之間應保持足夠的直管段（通常建議大于3倍當量直徑），使氣流穩定后再進入下一個部件。

2. 精細化部件設計

在彎頭設計上，優先采用內弧半徑與管寬之比不小于1.0的彎頭。當空間受限時，必須加設導流葉片，它能有效分割氣流，減少渦流區域，可將局部阻力降低60%以上。

在三通設計上，支管與主管的連接角度應盡量小（建議不超過30度），并采用圓弧過渡。一般情況下，主管流速宜高于支管流速，以促進氣流平穩分流。

在變徑管設計上，應采用漸擴或漸縮管，且擴張角不大于15度，收縮角控制在合理范圍內。這種漸變設計能使氣流平穩過渡，避免突然的收縮或擴張造成能量損失。

3. 材料與制造工藝優化

選擇內壁光滑的材料（如優質鍍鋅鋼板、不銹鋼或復合風管材料）可以顯著降低摩擦系數。在制造過程中，確保接縫平整、嚴密，避免內部出現凹凸不平。對于長距離輸送，可以考慮采用變截面設計，使風管截面隨著風量的減少而相應減小，保持經濟流速。

4. 系統平衡與調試

設計階段應考慮設置必要的風量調節裝置（如風閥），并預留測試孔。系統安裝完成后，必須進行專業的調試和平衡，確保各支路的風量分配符合設計要求，避免個別支路阻力過大導致系統整體效能降低。

四、新技術在矩形風管優化中的應用

隨著技術的發展，一些新方法和新工具正在改變傳統的矩形風管設計與優化方式。計算流體力學模擬技術可以在設計階段預測風管系統的氣流分布和阻力特性，幫助設計師發現潛在的流動問題。參數化設計和模塊化預制技術能夠實現風管部件的標準化生產，提高制作精度，減少現場安裝誤差。
